承接上文：磨煤機老式干油噴射潤滑系統改進方案

（1）潤滑系統設有自動、手動、停止三種工作方式。

自動控制方式為:轉換開關切在“自動”位置，潤滑系統將周期控制噴射循環程序。當一個周期到來時，電控截止閥開啟，壓縮空氣進入噴射閥預吹掃一定時間，用高速氣流清理一次齒面，吹掃完畢后油泵電動機自動啟動，并向噴射板供油，潤滑油在噴射閥中與壓縮空氣混合霧化后噴向齒面，當達到設定的時間，再吹掃一次，使剛噴涂的潤滑油舒展均勻，并清理噴射殘油，至此一個噴射周期結束。間歇一定時間后(間歇時間根據現場情況可調節) 自動進入下一噴射工作循環，如此往復周期進行。

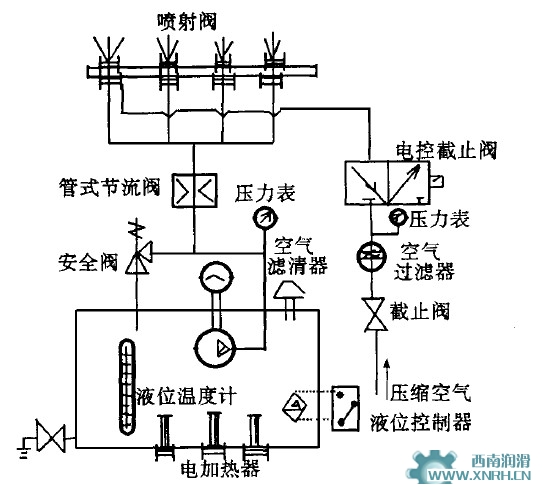

圖2 　改進后干油噴射潤滑系統圖

手動控制方式:開關切在“手動”位置，按一次只進行一次工作循環，其噴油程序與自動控制方式相同，它不進入間歇計時，也不進入下一次循環。

停止工作方式:開關切在“停止”位置，磨煤機啟動時，潤滑系統不工作。

（2）取消原先的液壓閥觸發接點，代之以時間繼電器控制。由于時間繼電器工作可靠，解決了原先接觸不靈而引起的干油“到時不噴、過時不停”的老問題。

（3）潤滑系統啟停與主電動機聯鎖。

在自動控制回路中接入主機信號K，當磨煤機啟動時， K 接通;而當磨煤機停用時， K 斷開，自動切斷干油自動噴射回路，干油潤滑自動停止，從而避免了原先磨煤機停用而干油依舊噴射，造成淌油，污染環境的缺陷。
